檢測玉柴發電機組YC6108曲軸尺寸

  檢測檢測玉柴發電機組YC6108曲軸項目主要包括：主軸頸直徑，連桿頸直徑，軸頸粗糙度，止推面粗糙度，動不平衡量，主軸頸和連桿頸的中心線距離，曲軸跳動度等。

  1．測量曲軸主軸頸、連桿軸頸直徑，并計算其圓度和圓柱度誤差。見表2-4-1、圖2-4-2。

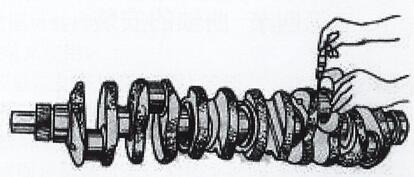

圖2-4-2  曲軸頸、連桿頸的測量

表2-4-1主軸頸、連桿頸直徑尺寸要求

  2．玉柴發電機組曲軸表面粗糙度的檢查

 玉柴發電機組曲軸表面檢查部位主要有：主軸頸及連桿頸表面，連桿軸頸肩部及連桿軸頸和主軸頸圓角表面，前后端各加工表面。

 玉柴發電機組曲軸檢測方法：a． 目測與樣板塊比較，主軸頸、連桿軸頸應無劃傷，100%拋光圓角過度光滑。b． 用粗糙度檢測儀檢測。

  3．玉柴發電機組曲軸動不平衡量的檢測。每條曲軸在出廠時都做過動不平衡量的檢測，安裝時一般不做這項工作的檢查，但在使用過程中，如果發現發動機震動過大，必要時。才進行檢測，檢測是在曲軸動不平衡機上進行。各機型曲軸動不平衡量應符合表2-4-2規定要求。如需去重處理，可以采取在平衡扇塊圓周面上鉆孔去重，要求；孔徑小于15mm，深度小于30mm，孔邊距離大于5mm。

表2-4-2各機型曲軸動不平衡量

4．測量玉柴發電機組曲軸彎曲度誤差，參見圖2-4-3  圖2-4-3  曲軸彎曲度誤差的檢測 ，主要是檢查曲軸兩端主軸頸對第四擋主軸頸的彎曲度誤差。其誤差值應在表2-4-3范圍。

表2-4-3曲軸彎曲度誤差

5．測量曲軸曲柄半徑

    在無專用檢具工作的情況下，可按圖2-4-3的檢查方法進行，只需測出連桿頸在最低點與最高點時的數值差的一半，即為該曲軸的曲柄半徑。其值應符合表2-4-4要求范圍。

表2-4-4曲柄半徑
