電站項目中，集裝箱式的發電設備都非常常見。發電機組集裝箱可分為兩大類：一體式帶底座集裝箱和無底座隔音罩。

帶底座集裝箱可露天布置，常見于電站類項目，箱體和發電機組可撬裝后整體運輸、安裝。而樓宇式項目中，幾乎都會有運輸通道和安裝空間的限制，無法將箱體整體運輸，所以通常采用先將機組就位在混凝土基礎上，再現場制作無底座隔音罩的方式。

集裝箱和隔音罩只是差在底座和施工方式上，基本結構沒有什么區別，按照功能可分為幾個塊：發電機組室、進風消音罩、排風消音罩、控制室、箱頂空間。估算尺寸的時候，把幾個模塊分別估出來，然后搭積木即可，集裝箱和隔音罩都用一樣的方法，只是室內的隔音罩會受場地影響更多一些。

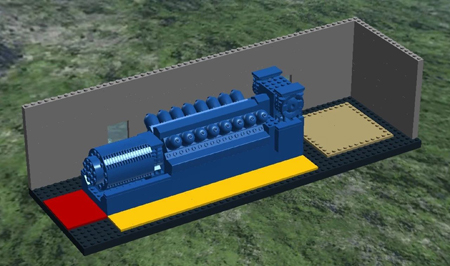

在不考慮進排風的情況下，發電機組室大致如上圖所示。紅色區域為發電機端需要留出的檢修通道，黃色區域為兩側需要留出的檢修通道，棕色區域為輔助設備安裝區。

紅色區域，通常為1-1.5米左右；較小尺寸0.5米左右，能過人即可，個別項目有幾乎緊貼箱體內壁的。如有足夠空間，可考慮發電機轉子抽出的長度，即比發電機的長度略少一些。

黃色區域，決定箱體寬度，要想讓人比較輕松的通行，則兩側都要留出0.6米以上的空間。極限情況下可以幾乎緊貼機組（如40尺標準箱改造型），檢修全靠開門。兩側通道的空間，通常是從發動機的外沿開始算。

棕色區域，輔助設備安裝區，水泵、膨脹罐、板換等。通常留出2米*2米左右的面積，東西少就裝的寬松點，東西多就緊湊點，實在不行了就分上下層。

輔助設備區域的特點，是設備多管道多。一臺機組集裝箱，基本要求是把這些設備和管道都裝下去；進階要求是裝下去之后所有設備（包括儀表閥門）檢修方便；更高的要求是在滿足以上兩條的情況下，還能留出能夠橫向通行的通道；最高是通道能夠讓人正常通行，不需要低頭彎腰而且沒有磕碰的風險。

大部分頂-博-電-力發電機組的高度大約在2-2.5米左右，考慮到頂部需要有一定的空間，內空間需要3米左右。集裝箱再加上底座和頂棚的厚度，整體高度通常在3.2-3.4米。室內隔音罩的高度則完全看室內的空間，以及成本。有一些箱體會把頂部設計成可拆卸式，可以作為發電機組整體撤出的通道。

假設機組長度為X，寬度為Y，則常規發電機組室的尺寸為：

長：X+1.5米（發電機端）+2米（輔助設備）+1米（留空和箱體壁厚）

寬：Y+2*0.7（通道）+2*0.1（箱體壁厚）

高：3.2米-3.4米

一臺2MW左右燃氣發電機組的大概尺寸為6.5米*1.9米，則發電機組室的常規尺寸為11米*3.4米。

參考數據：400KW的機組大約3-3.5米長，1MW的機組大約5米長，寬度相差不多，均為1.6-1.9米左右。
