氣缸是用來引導括塞作往復運動的圓筒形空間。氣缸內壁與活塞頂、氣缸蓋底面共同構成燃燒室，其表面在工作時與高溫、高壓燃?xì)饧皽囟容^低的新鮮空氣變替接觸。由于燃?xì)鈮?/span>力和溫度的影響，加之活塞相對于氣缸內壁的高速運動和側壓力的作用，使氣缸表面產生磨損。

  當氣缸壁磨損到一定程度后，活塞環與氣缸壁之間就會失去密封性，大量燃?xì)饴┤肭S箱，使柴油機性能惡化，而且機油也較易變質。用此對氣缸的材料、加工精度和表面粗糙度都有較高要求。通常柴油機的大修期限是根據氣缸壁面的磨損情況來決定的。

  為了提高氣缸的強度和耐磨性，便于維修和降低成本，通常采用較好的合金材料將氣缸制成單獨的氣缸套鑲?cè)藲飧左w中。一般氣缸套采用耐磨合金鑄鐵制造，如高磷鑄鐵、含硼鑄鐵、球墨鑄鐵或奧氏體鑄鐵等。為了使氣缸套的耐磨性更好，有的氣缸套還進行了表面淬火多孔鍍鉻、噴鉬或氮化處理等。

  常用的氣缸套可分為干式和濕式兩種，干式氣缸套是壁厚為1～3mm的薄壁圓筒，其特點是缸套的外表面不與冷卻水直接接觸。采用干式缸套的優點是機體剛度較好，不存在冷卻水密封問題；缺點是缸套的散熱條件不如濕式缸套好，加工面增加，成本高，拆卸困難。濕式氣缸套是壁厚為5～9mm的圓筒，其外壁直接與冷卻水相接觸．優點足裝拆方便，冷卻可靠，容易加工，缺點是機體的剛度較差，漏水的可能性比較大。柴油機大多采用溫式氣缸套。

濕式缸套因外壁直接與冷卻水接觸，所以在缸套的外表面制有兩個凸出的圓環帶，以保證氣缸套的徑向定位和密封。缸套的軸向定位是利用上端的凸緣，凸緣下面裝有密封銅墊片。缸套外表面的下凸出圓環帶上裝有1-3個耐熱耐油的橡膠密封水圈，有的發動機則把密封水囤安裝在機體上。缸套裝入機體后，其凸緣硬而應高于機體頂面0.06-0.15mm，以使氣缸蓋能壓緊在氣缸套上。有的發動機在氣缸套下端開有切口，以保證連桿在其最大傾斜位置時不致與缸套相碰。

  氣缸蓋:氣缸蓋裝于氣缸體上部，用缸蓋螺栓接規定力矩緊固在氣缸體上。其功用是封閉氣缸上平面，井與氣缸和活塞頂構成燃燒室。

氣缸蓋的結構常見的有三種形式：

1.單缸式，即每一個氣缸有-個單獨氣缸蓋；

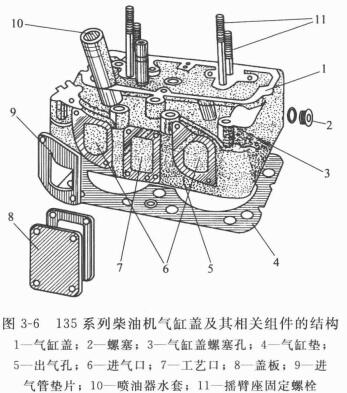

2.雙缸式，即每?jī)蓚€(gè)氣缸共用一十氣缸蓋（系列柴油機氣缸蓋及其相關組件的結構）；

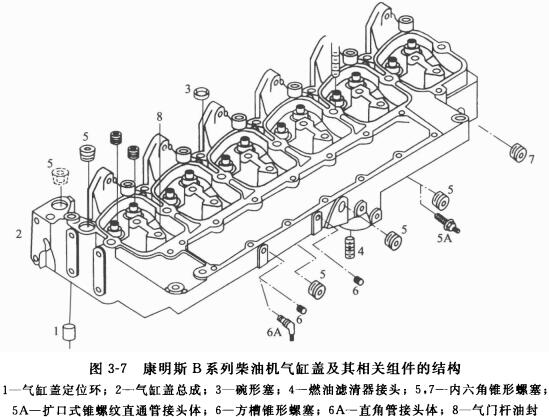

3.多缸式，即每列氣缸共用個氣缸蓋，衛稱整體式（如圖3 7所示為康明斯B系列柴油機氣缸蓋及其相關組件的結構）。

柴油機氣缸蓋的熱負荷十分嚴重，由于它上面裝有進、排氣九，氣門搖臂和噴油器等零部件，而且氣缸蓋內布置有進，排氣道和機油道等。特別是風冷式柴油機的氣缸蓋，散熱片的布置比較困難。如果噴油器玲卻效果不好溫度過高，則噴油器針閥容易咬死或出現其他故障，由于排氣門受熱嚴重，如冷卻不良也會加劇磨損而降低其使用壽命。所以對于些重要部件均需保證有足夠的冷卻效果。氣缸蓋常用材料為高強度灰鑄鐵HT20-40，HT25-47。大型或強化柴油機采用合金鑄鐵或球墨鑄鐵。風冷柴油機或特殊用途柴油機常用鋁合金鑄鐵氣缸蓋。
