控制箱一般為優質鋼板沖壓、焊接而成封閉式金屬結構的箱體，可以用于移動式或容量較小的發電機的控制、測量、保護和送配電，控制箱通常經減振器安裝在發電機背上，與發電機組成一體。

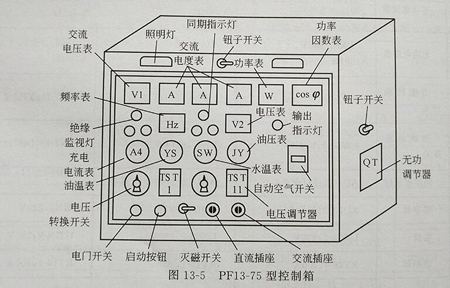

發電機組控制箱面板上裝有電流表、電壓轉換開關、輸出指示、電壓表、頻率表、功率表、自動空氣開關和交直流插座等，能夠監測發電機組運行狀況。控制箱側還裝有磁場變阻器，供調節發電機組的電壓或無功功率。控制箱面板上設置儀表的多少隨發電機組容量和用戶要求不同而不同。發電機組的勵磁方式不同，用于調節發電機電壓的設備也不同，除上述用的磁場變阻器外，有的用電抗器，電壓調整率高的則用自動勵磁調節器。

部分控制箱設置有調差裝置、燈光同步指示器、油壓表、蓄電池充電電流表、電門開關、啟動按鈕、同步電壓表、水溫表、油溫表等，是為了滿足小型三相發電機組的并聯運行和監測柴油機的運行情況，具體如圖所示。

不同廠家生產的小型三相發電機組控制箱電路是完全一致，一般大同小異，歸納起來有以下兩種類型。

一、單機運行控制箱

1.XFK-13型控制箱

2.XYF-51-75（TH）控制箱

3.XFK-7A型控制箱

二、并列運行控制箱電路

1.XYF-52-50（TH）控制箱

2.XYF-51-75（TH）控制箱

3.XFK-7A型控制箱

為了更好的使用柴油發電機組，我們在使用發電機控制箱是也需要對其進行維修養護，對于新手用戶頂博電力發電機廠家可以給您幾點保護建議：http://www.487773.com/

我們在使用控制箱時需要在清潔、干燥、通風的環境下使用，避免塵垢、水滴等雜物侵入箱內。無論是什么設備都需要定期檢查與維護，控制箱也需要定期保養維護才能夠保證其接觸良好性。如太久不使用，使用前需要對相關原件絕緣性進行檢測，或有發現受潮情況烘干方可使用。如果發生意外跳閘，要查明故障原因，才能再合閘控制箱。
