我們說到活塞就會提起到活塞連桿組?；钊B桿組由活塞組（活塞、活塞環、活塞銷）和連桿組（連桿小頭、連桿桿身、連桿大頭、連桿軸承）組成。頂博電力為您分享活塞組的構造。需要了解更多的柴油發電機組專業資訊歡迎關注頂博電力網站。今天主要詳細介紹活塞組里的活塞的構造，然后推薦大家閱讀《柴油發電機組活塞常見的故障分析》加強對活塞的認識了解。

  活塞的功用是承受燃?xì)獾膲毫Γ⒔?jīng)過連桿將力傳給曲軸。活塞的工作條件十分惡劣，它是在高溫、高壓的燃?xì)庾饔孟拢粩嗟刈鞲咚偻鶑?fù)直線運動由于受到周期性變化的燃?xì)鈮毫屯鶑?fù)慣性力的作用，活塞承受很大的機械負荷和熱負荷，加之溫度分布不均勻，就會引起熱應力。因此，要求活塞必須有較輕的重量以及足夠的度與剛度，活塞在高溫、高壓、高速條件下工作，其潤滑條件較差，活塞與汽缸壁摩擦嚴重。為減小磨損，活塞表面必須耐磨。

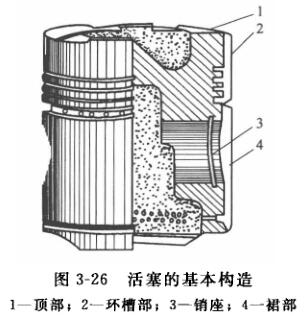

  高速柴油機的活塞通常采用鑄鋁合金。隨著柴油機的不斷強化，采用鍛鋁合金或共晶鋁硅合金的活塞日益增多，而高增壓內運機較多采用鑄鐵活塞，其目的在于提高其強度，減小熱膨脹系數，活塞的基本構造如圖所示，它可分為頂部、環槽部（防漏部或頭部）、活塞銷座和裙部四部分。

1.頂部

  頂部是構成燃燒室的一部分，其結構形狀與發動機及燃燒室的型式有關，活塞頂部的幾種不同結構形狀。小型內燃機大多采用平頂活塞，優點是制造簡單，受熱面積小。大多數內燃機的活塞頂部由于要形成特殊形狀的燃燒室，其形狀比較復雜，一般都制有各種各樣的凹坑。凹坑是為了改善發動機的燃燒狀況而設置的，使可燃混合氣的形成更有利，燃燒過程更完善。有的內燃機為避免氣門與活塞頂相碰撞，在頂部還制有淺的氣門避碰凹坑。

  內燃機活塞所受的熱負荷大（尤其是直接噴射式內燃機），往往會使活塞引起熱疲勞，產生裂紋。因此，有的內燃機可從連桿小頭上的噴油孔噴射機油，以冷卻活塞頂內壁。也有的內燃機在機體里設有專門的噴油機構，也可起到同樣的作用?；钊敳恳虺惺苋?xì)鈮毫Γ砸话惚容^厚；有的活塞頂內部還制有加強筋。

2.環槽部

  環槽部主要用于安裝活塞環以防止燃油或燃?xì)饴┤肭S箱，并將活塞吸收的熱量經活塞環傳給汽缸壁，與此同時阻止?jié)櫥透Z入燃燒室?；钊^部加工有數道安裝活塞環的環槽，上面2～3道用于安裝氣環，下面1～2道是油環槽。油環槽的底部鉆有許多徑向小孔，以便油環從汽缸壁上刮下多余的潤滑油從小孔流回曲軸箱。有的內燃機在活塞頂?shù)降谝画h(huán)槽之間，或者一直到以下幾道環槽處，都開有細小的隔熱溝槽，溝槽在活塞工作時，可形成一定的退讓性，可以防止活塞與汽缸壁的咬合，故這種活塞可適當減小活塞與汽缸間的間隙。隨著內燃機的不斷強化，為了提高第一、二道環槽的耐磨性，有的內燃機在環槽部位上鑲鑄耐熱和耐磨的奧氏體鑄鐵護槽圈。

3.活塞銷座

  銷座用以安裝活塞銷，主要起傳遞氣壓力的作用。活塞銷座與頂部之間往往還有加強筋，以增加剛度。銷座孔內設有安裝彈性卡環的環槽，活塞銷卡環是用來防止活塞銷在工作中發生軸向竄動，竄出活塞銷座孔而打壞汽缸體。

4.裙部

  活塞頭部最低一道油環槽以下的部分稱為裙部。其作用主要是對活塞在汽缸內的運動加以導向，此外它還承受側壓力。柴油機由于燃?xì)鈮毫Ω?，?cè)壓力大，所以裙部也比較長，以減小單位面積上的壓力和磨損。 側壓力是指在壓縮行程和作功行程中，作用在活塞頂部的氣體壓力的水平分力使活塞壓向氣缸壁。

  由于柴油機汽缸壓力很大，要求裙部具有足夠大的承壓面積，又要在任何情況下保持它與汽缸壁有最佳的配合間隙（既不因間隙過大而使密封性變差和產生敲缸現象，又不因間隙過小而刮傷汽缸壁，甚至發生咬缸現象）。故其活塞裙部通常不開切槽，只是將活塞軸向制成上小下大的圓錐形，并將裙部徑向做成橢圓形。因此，柴油機活塞與汽缸壁的裝配間隙要比汽油機的大。

  為了保證柴油機壓縮終了有足夠的壓力和溫度，則要求其有更好的密封性，因此，柴油機應具有更多的密封環和刮油環。
