656KW柴油發電機組單機配電箱主要元件線路圖

2018-11-05

來源：頂博電力

16686

本工程項目單機配電箱配備的是一臺656KW柴油發電機組，15秒內應急自起動與市電進行切換，起電流保護作用。此方案單機配電箱元件即專門針對作為應急電源和備用照明電源的656KW柴油發電機組試運行而制訂。

柴油發電機組配電箱的作用：

1、合理的分配電能。

2、方便對電路的開合操作。

3、有較高的安全防護等級，能直觀的顯示電路的導通狀態。

項目名稱：656KW柴油發電機組單機配電箱主要元件明細清單
配電箱主要元件清單
序號	名稱	型號規格	單位	數量	廠家
1	塑殼斷路器	NXM-1250S/3300 1250A	臺	1	正泰
2	發電機組控制器	HGM6110	只	1	眾智
3	發電機轉速控制器	C2002	只	1	孚創
4	直流電源模塊	DC24V	只	1	眾智
5	小型中間繼電器	HH54P DC24V	只	2	正泰
6	小型中間繼電器	HH54P AC220V	只	1	正泰
7	急停接鈕	LA37-11MZS紅	只	1	國優
8	旋鈕	LA37-11X/2黑	只	1	國優
9	熔斷器	RT14-20/6A	套	5	正泰
10	主銅排	TMY-50*8	米	1.2	國優
11	零排	TMY-40*4	米	0.3	國優
12	輔材		臺	2	國優

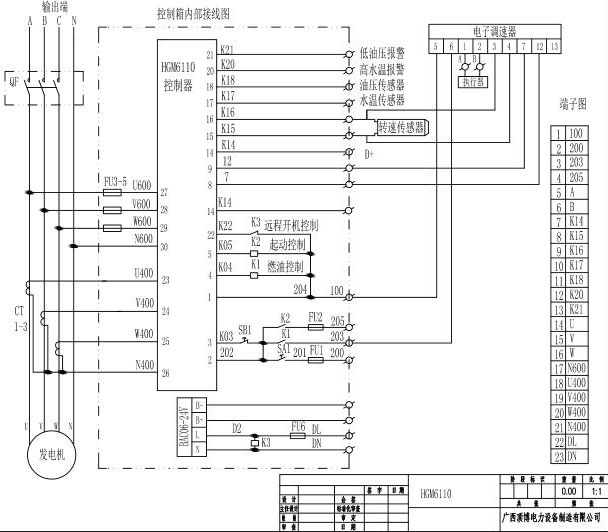

656KW柴油發電機組單機配電箱主要元件線路圖
656KW柴油發電機組單機配電箱元件線路圖

以上656KW柴油發電機組單機配電箱主要元件線路圖來由廣西柴油發電機組廠家頂博電力（http://www.487773.com）設計制作，頂博電力十多年老品牌企業，供應的柴油發電機組功率范圍為功率為20kw-3000kw，康明斯、玉柴、沃爾沃、帕金斯、上柴、濰柴、奔馳、道依茨等各大品牌，產品出口東南亞、非洲、中東等地。適用于工礦企業、公路、鐵路、房地產、酒店、學校、醫院等各行業用戶，是理想供電產品。熱線：13667715899
