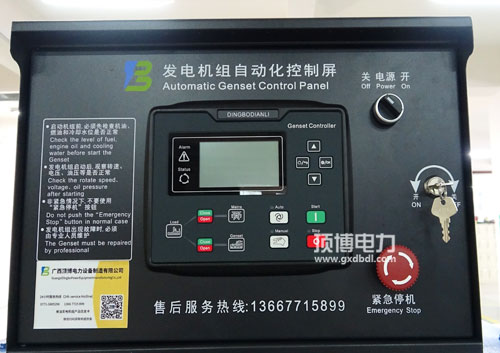

GEC6500-4G產品介紹控制器接線端子接線描述一覽表

GEC6500-4G發電機組控制器端子連接線顧名思義就是由端子和線組合而成的一款帶端子連接線。在這科技越來越發達的時代，發電機組機械逐漸取代人工。那么在沒有端子線的情況下發電機組控制器、機械還能用嗎？發電機組控制器端子線起到的作用是光電傳輸和控制元件。

發電機組不管在什么控制器都會用到不同的端子線，就拿控制器行業來說，如果沒有控制器端子線的話：光電不能得到傳輸，控制器各個電子元件沒有得到接連，沒有連接就不能得到控制那么整個電器將會陷入癱瘓，不能運轉。

控制器接線端子是電路中常用的連接器件，用于連接電線和電器設備。發電機組它的作用是將電線固定在一起，確保電流的正常傳輸，并防止電線松動或脫落。正確接線端子可以有效避免電路故障和安全隱患。

在選擇接線端子時，需要考慮電線的截面積和材質。一般來說，截面積較大的電線適合使用大型接線端子，而截面積較小的電線則適合使用小型接線端子。此外，根據電線的材質選擇合適的接線端子也非常重要，以確保接觸良好和耐腐蝕性。

序號 功能 線徑（mm2）備注

1 直流工作電源輸入B-  2.5 接起動電池負極。

2 直流工作電源輸入B+  2.5  接起動電池正極，若長度大于30米，用雙根并聯。推薦最大20A保險絲。

3 緊急停機輸入 2.5 通過急停按鈕接B+

4 燃油繼電器輸出  1.5 由3點供應B+，額定16A。

5 起動繼電器輸出  1.5 由3點供應B+，額定16A。接起動機起動線圈。

6 可編程繼電器輸出口1  1.5 由2點供應B+，額定10A。

7可編程繼電器輸出口2  1.5，常閉輸出，額定10A。

8 繼電器公共點。

9 常開輸出，額定10A。

10可編程繼電器輸出口3  2.5，繼電器常開無源接點，額定10A，無源

11 接點輸出。

12可編程繼電器輸出口4  2.5，繼電器常開無源接點，額定10A，無源

13 接點輸出。

14 充電發電機D+端輸入 1.0，接充電發電機D+(WL)端子，若充電機上沒有此端子，則此端子懸空。

15 轉速傳感器輸入，0.5 連接轉速傳感器，建議用屏蔽線。

16轉速傳感器輸入，控制器內部已接電池負極

17 溫度傳感器輸入 1.0 連接水溫或缸溫傳感器。

18 機油壓力傳感器輸入 1.0 連接油壓傳感器。

19 液位傳感器輸入 1.0 連接液位傳感器。

20 可編程輸入口1  1.0 接地有效(B-)。

21 可編程輸入口2  1.0 接地有效(B-)。

22 可編程輸入口3  1.0 接地有效(B-)。
